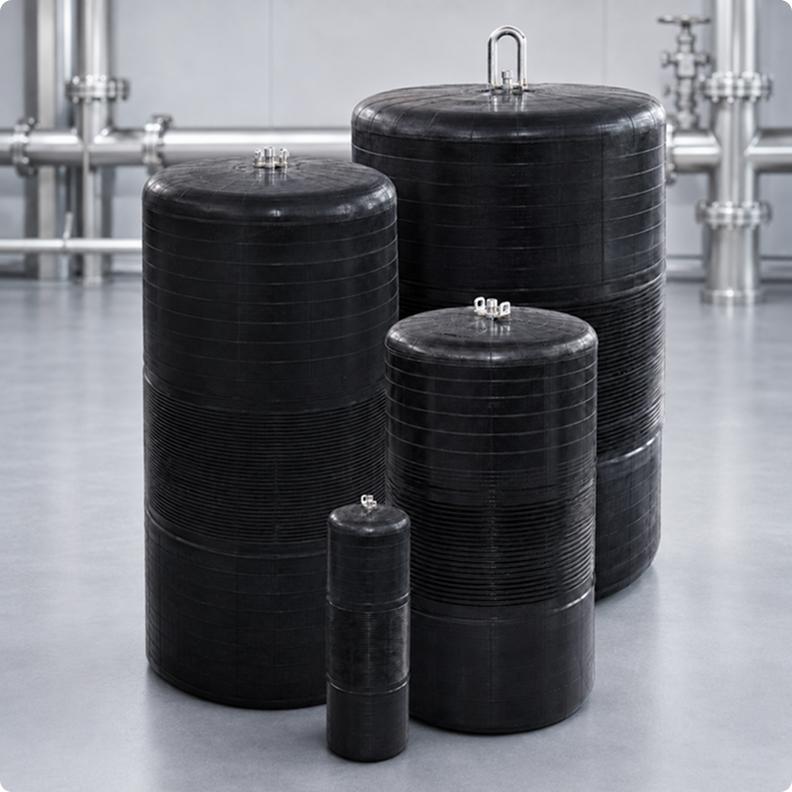

Глухие пневматические заглушки (ПЗУ)
ТУ 2527-009-51625598-2014
ISO 9001:2015
В наличии на складе
- Диаметр труб: от 25 мм до 1600 мм
- Рабочее давление: от 3 до 4 бар (в зависимости от модели)
- Материал: Высокопрочная резинокордная оболочка
Предназначены для быстрого и надежного перекрытия канализационных, водопроводных сетей, нефте- и нефтепродуктопроводов при проведении ремонтных работ и устранении аварий.
Подробнее
Цена по запросу
Описание продукта
Характеристики
Схема установки
Глухие пневмозаглушки (ПЗУ) изготавливаются из специальных резиновых смесей и резинокордной ткани, обладающих высокой прочностью, эластичностью, морозостойкостью и устойчивостью к агрессивным средам.
Устанавливаются через открытую торцевую часть трубопровода или через вырезанное в трубе операционное отверстие, равное габаритным размерам пневмозаглушки. При подаче сжатого воздуха заглушка расширяется, плотно прилегает к внутренним стенкам трубы и полностью герметизирует ремонтируемый участок. Цилиндрическая форма обеспечивает максимальную площадь контакта, исключая смещение заглушки под давлением транспортируемой жидкости.
Преимущества наших ПЗУ:
- Одна заглушка перекрывает несколько диаметров труб благодаря высокой эластичности.
- Уникальная запатентованная конструкция обеспечивает не менее, чем трехкратный запас прочности.
- Высокая износостойкость и многократность применения на канализационных и водопроводных сетях.
Габаритные и технические характеристики
| Обозначение герметизатора | Диапазон внутренних диаметров заглушаемых труб, мм | Диаметр оболочки в исходном состоянии, мм | Длина оболочки в исходном состоянии, мм | Масса, кг, не более | Допустимое давление подпора жидкости (газа) в трубопроводе с макс. диаметром трубы, бар | Рабочее давление воздуха в заглушке, бар | Разрежение газа перед заглушкой в трубопроводе, бар, не более | Наличие проушины фиксации заглушки в трубе |
|---|---|---|---|---|---|---|---|---|
| ПЗУ-025 | 25–40 | 22 | 221 | 0.063 | 2,0* | 4 | -0.5 | — |
| ПЗУ-04 | 40–70 | 36 | 190 | 0.15 | 2,0* | 4 | -0.5 | — |
| ПЗУ-065 | 65–125 | 60 | 367 | 0.55 | 2,0* | 4 | -0.5 | — |
| ПЗУ-09 | 90–180 | 80 | 400 | 0.9 | 2,0* | 4 | -0.5 | — |
| ПЗУ-1 | 100–200 | 92 | 524 | 1.8 | 2,0* | 4 | -0.5 | — |
| ПЗУ-1А | 140–250 | 122 | 580 | 2.6 | 2,0* | 4 | -0.5 | — |
| ПЗУ-2 | 200–400 | 190 | 670 | 6.4 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-2А | 300–500 | 280 | 800 | 9.8 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-3 | 380–600 | 362 | 770 | 16 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-3А | 500–800 | 484 | 1250 | 27 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-4 | 600–800 | 584 | 912 | 31 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-4/5 | 600–1000 | 584 | 1330 | 45 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-5 | 800–1200 | 780 | 1375 | 67 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-5А | 800–1300 | 780 | 1680 | 80 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-6 | 800–1400 | 780 | 1980 | 85 | 2,0* | 4 | -0.5 | –/+ |
| ПЗУ-7 | 1200–1600 | 1100 | 1780 | 136 | 1,5* | 3 | -0.5 | –/+ |
Варианты исполнений и комплектация
| Исполнение герметизатора | Комплектация | Область применения |
|---|---|---|
| ПЗУ | Оболочка из немаслобензостойкой резины без кронштейна со штуцером вентиля | Водопроводные, канализационные сети (с демонтажом после применения) |
| ПЗУ-КМВ | Оболочка из маслобензостойкой резины с кронштейном в комплекте со штуцером вентиля и выносным клапаном | Водопроводные, канализационные сети с примесями агрессивных веществ (с демонтажом после применения) |
| ПЗУ-МН | Оболочка из маслобензостойкой резины с усиленным армированием в комплекте с клапаном вентиля | Нефтепроводы и нефтепродуктопроводы (с демонтажом после применения) |
| ПЗУ-МР | Оболочка из маслобензостойкой резины с усиленным армированием в комплекте со штуцером вентиля и рукавом герметизатора | Нефтепроводы и нефтепродуктопроводы (оболочка остается в трубопроводе после применения) |
