Проходные пневматические заглушки (ППН)
ТУ 2527-002-51625598-2000
ISO 9001:2015
В наличии на складе
- Диаметр труб: от 100 мм до 1000 мм
- Байпасный канал: проходной патрубок с резьбовым / фланцевым соединением
- Рабочее давление: 4 бар, давление в трубопроводе до 2,5 бар
- Материал: Высокопрочная резинокордная оболочка со стальным каркасом
Предназначены для перекрытия трубопроводов с возможностью одновременного байпасирования (перекачки) жидкости или газа через сквозной металлический патрубок.
Подробнее
Цена по запросу
Описание продукта
Характеристики
Схема установки

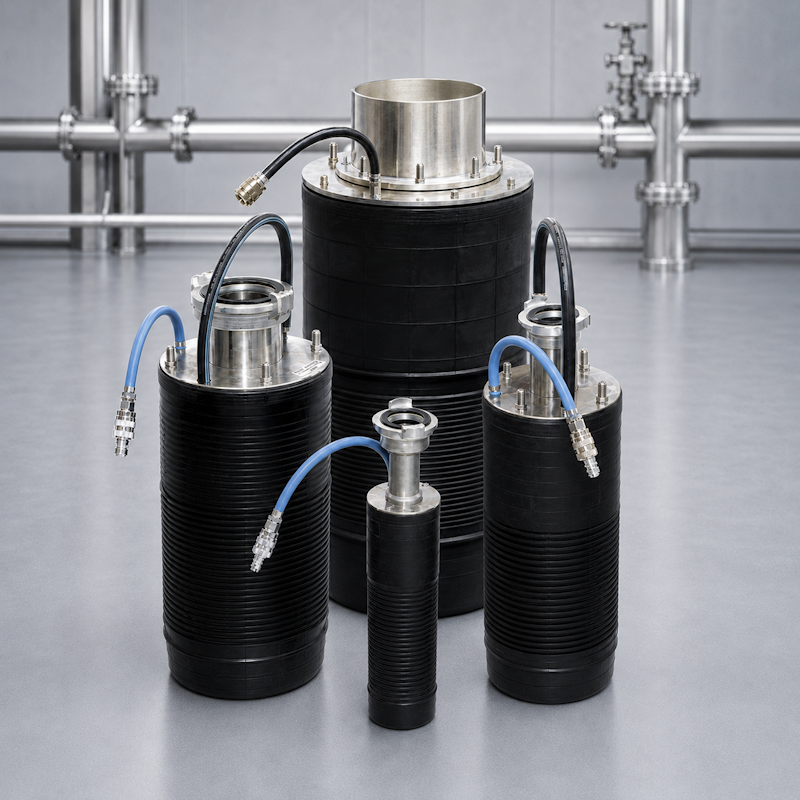

Проходные пневмозаглушки (ППН) изготавливаются из армированной резинокордной ткани и комплектуются проходным металлическим патрубком (байпасом), проходящим вдоль оси изделия.
Конструкция позволяет не только полностью перекрывать сечение трубы, но и отводить поступающие стоки, производить откачку жидкости или подавать технологические среды в изолированный участок без прекращения работы всей системы.
Преимущества проходных заглушек ППН:
- Организация байпаса при проведении ремонтных работ на действующих трубопроводах.
- Универсальность: возможность использования как в качестве проходной, так и в качестве глухой заглушки (при установке резьбовой заглушки на байпас).
- Высокая стойкость к агрессивным химическим средам, сточным и фракционным жидкостям.
| Обозначение герметизатора | Диапазон внутренних диаметров заглушаемых труб, мм | Диаметр оболочки в исходном состоянии, мм | Длина оболочки в исходном состоянии, мм | Общая длина оболочки в исходном состоянии, мм | Рабочее давление воздуха в заглушке, бар | Допустимое давление подпора жидкости, бар | Масса, кг, не более |
|---|---|---|---|---|---|---|---|
| ППН-1 | 100–200 | 98 | 530 | 730 | 4 | 2,5 | 3,2 |
| ППН-2А | 180–350 | 174 | 464 | 620 | 4 | 2,5 | 9,5 |
| ППН-2 | 250–500 | 244 | 554 | 710 | 4 | 2,5 | 17,3 |
| ППН-3 | 380–700 | 366 | 727 | 1000 | 4 | 2,5 | 35,0 |
| ППН-4/5 | 600–1000 | 584 | 1330 | 1420 | 4 | 2 | 50,0 |
